斗式提升机!你想知道的,都在这里!
◆斗式提升机特点
斗式提升机用于垂直或倾斜(70°以上)时输送粉状,颗粒及小块状物料。斗提机的优点:横断面上的外形尺寸较小,可使输送系统布置紧凑;提升高度大;有良好的密实性等。缺点:对过载的敏感性大;料斗和牵引构件易损坏。
◆斗式提升机的外形及结构

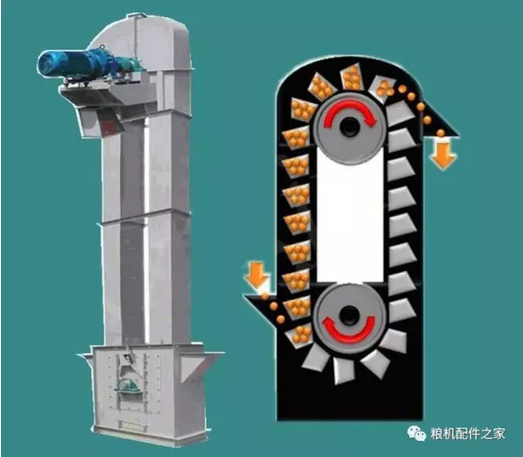

斗式提升机见图1-1。
图1-1斗式提升机的外形及结构
◆斗式提升机的主要构件选型
畚斗带:斗提机头,尾轮之间的牵引件。
长度选择:根据提升机提升高度选择合适的长度,一般将尾轮固定部件调松后提升至最高位置(使的两轮间距最小),测量出长度。
畚斗带长度=2*(头、尾轮中心距)+头轮直径
宽度选择:根据提升机单个机桶长宽尺寸选择合适的宽度,
畚斗带宽度:=单个机桶宽度-2*(25-30mm)
畚斗带型号选择:根据提升高度,头、尾轮直径,物料特性及提升产量选择合适的畚斗带型号。一般需要经过详细的计算。
畚斗:斗提机装载物料的零件。
畚斗长宽选择:根据机桶尺寸及畚斗带尺寸选择合适的尺寸。如下图
畚斗型号选择:根据物料特性及提升产量选择合适的型号
产量计算=3.6×(I÷A)×V×ψ×ρ
I-料斗容积(L);A-料斗间距(m);V-提升速度(m/s)
ψ-填充系数;ρ-物料松散密度(t/m3)
根据物料特性选择畚斗材质。
畚斗的测量:针对已有实物的畚斗进行测量,正确测量方法如下图
畚斗安装螺钉:畚斗带与畚斗之间的紧固件。
畚斗螺钉长度选择:根据畚斗带厚度及畚斗厚度选择合适的长度。
螺钉长度:=畚斗带厚度+畚斗厚度+鼓式(平)垫片厚度+弹垫厚度+六角螺母厚度+3mm。
畚斗螺钉型号选择:根据畚斗的材质及单个畚斗提升的物料重量选择合适的畚斗螺钉类型及规格大小。
提升带连接器:畚斗带头部与尾部连接紧固件。
连接器类型选择:根据畚斗带抗拉强度选择合适的连接器型号
一般需要根据畚斗带型号选择连接器型号
