胶带输送机,GET到点了吗?

1.胶带输送机型式及应用范围

带式输送机是化工、煤炭、冶金、矿山、建材、电力、轻工、粮食及交通运输等部门使用的运输设备。适用于输送松散密度为0.5~2.5t/m3的各种粒状、粉状等散体物料,也可以输送成件物品,在粮食饲料行业主要适用于粮食仓库,立筒库及碾米、制粉、杂粮、饲料工厂对物料作水平或小倾角输送。

主要型式有:特轻型带式输送机,TD75型通用固定式带式输送机,DTⅡ型固定式带式输送机,U型带式输送机,气垫带式输送机,波状挡边带式输送机,管状带式输送机等等。

带宽范围mm:100、150、200、250、300、400、500、650、800、1000、1200、1400、1600、1800、2000、2200、2400等。

带速m/s:0.25、0.4、0.5、0.8、1.0、1.25、1.6、2.0、2.5、3.15、4.0、5.0等。


2.带速的选择

2.1.输送量大、输送带较宽时,应选较高的带速。

2.2.较长的水平输送机,应选较高的带速;输送机倾角愈大,输送距离愈短,则带速应愈低。

2.3.物料易滚动、粒度大、磨琢性强的,或容易扬尘的以及环境卫生条件要求较高的,宜选用较低带速。

2.4.一般用于给料或输送粉尘量大的物料时,带速可取0.8~1 m/s,或根据物料特性和工艺要求决定。

2.5.人工配料称重时,带速不应大于1.25 m/s。

2.6.采用犁式卸料器时,带速不宜超过2.0m/s。

2.7.采用卸料车时,带速一般不宜超过2.5m/s,当输送细碎后的物料或小块物料时,允许带速为3.15m/s。

2.8.有计量秤时,带速应按自动计量秤的要求而定。

2.9.输送成件物品时,带速一般小于1.25 m/s。


3.输送带的选择

3.1.带式输送机使用的输送带有橡胶带、塑料带、钢带、金属网带等,常用的是橡胶带。橡胶输送带有棉织芯、合成纤维芯、钢丝绳芯等多种。塑料输送带有层芯和整芯之分。各种芯材和不同的覆盖胶可组成各种类型的光面或花纹输送带。

3.2.输送带类型及适应工作条件:(见下表)


覆盖层代号:NR—天然橡胶;SBR—丁苯橡胶;CR—氯丁橡胶;BR—顺丁橡胶;NBR—丁睛橡胶;EPDM—乙丙橡胶;IIR—丁基橡胶;PVC—聚氯乙烯;CPE—氯化聚乙烯;IR—异戊二烯橡胶。



4. 一般橡胶胶带输送机的结构

4.1.胶带输送机总体结构图





4.2.胶带输送机的主要构件

   输送带  橡胶输送带,由数层挂胶帆布经硫化黏结作为芯层,并在其上,下表面覆盖橡胶层制成。

   滚筒   分驱动滚筒和该向滚筒两大类,一般为铸造或用薄钢板卷制焊接而成。

   托辊   是承载输送带的部件,其外筒一般用无缝钢管制成。根据托辊在机架上不同的安装位置,有上托辊和下托辊之分;根据输送不同性质物料的需要,托辊又分平型和槽型两种。


5. 胶带输送机在设计选型中的几个注意点:

5.1.选择的输送带,必须适应该项用途的特征。对特殊条件,应选用具有特殊性能的输送带。普通橡胶输送带适用的工作环境温度一般为-10~40℃。

5.2.在进行系统设计时,应认真研究输送量、输送距离、输送速度及输送带宽度之间的关系,对整个运输系统作出经济合理的设计,对输送带的宽度作合理的选择。

5.3.根据输送带的工作条件,合理确定安全系数,经济合理地选择输送带的带芯材料和带芯层数(或钢丝绳芯的直径和根数)。输送带的安全系数应考虑安全、可靠、寿命、制造质量、经济成本、接头效率、起动系数、现场条件、使用经验系数等因数,使用时应参照各制造厂的使用说明书按经验选取。

5.4.选型时应考虑到覆盖胶与芯层寿命的配合。

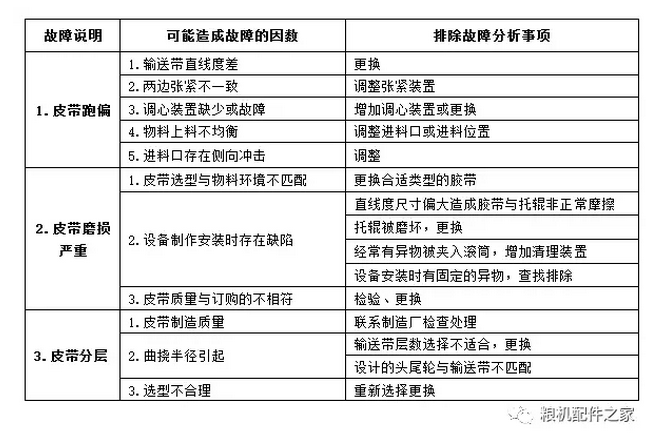

6.皮带输送机的常见故障
