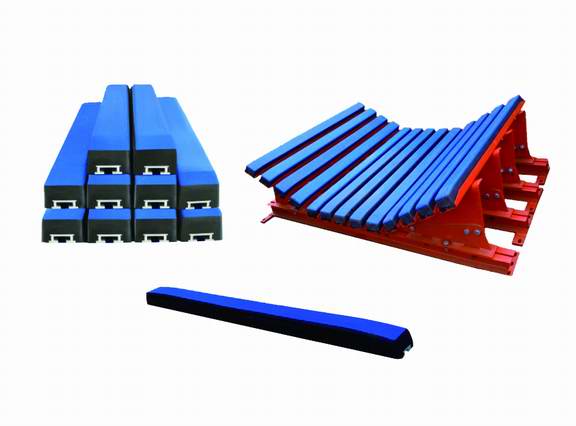

落料口缓冲条


缓冲条是由橡胶、金属型材(钢件或铝型材)、超高板材经特殊方式处理,并通过热硫化的方式粘合的组合件。其主要用于大型皮带输送机进料口大落差的缓冲接料,高能吸收和低摩擦地缓解进料端落料的冲击力,为广大火电厂、建材、钢铁、港口及矿山等行业的皮带输送系统采用。

产品特点:

1、缓冲条与输送带的面接触,输送带在落料口受力均匀,有效缓解输送带的冲击损伤。

2、高弹性特种橡胶层能够有效地吸收物料的冲击力。

3、有效减少因落料冲击导致的物料飞溅及散漏。

4、超高分子量聚乙烯的低摩擦系数的光滑表面,使得输送带运行时的摩擦力及摩擦发热降低,有效地延长输送带的寿命;

5、“T-轨道的紧固装置,使得缓冲条在整个长度上都有不同的紧固点,保证安装牢固可靠。

缓冲条技术参数:

项目

通用型

高弹型

井下型

超高分子量聚乙烯

颜色



蓝色

蓝色

黑色

抗拉强度

MPa

23

23

 20

断裂伸长率

%

300

300

 250

硬度

Shore D

60-70

60-70

 65-75

磨耗



0.053

0.053

 0.08

比重

g/cm3

0.93-0.94

0.93-0.94

 1.13

摩擦系数



0.07

0.07

 0.1

橡胶

硬度

Shore A

60-65

45-50

60-65

抗拉强度

Mpa

19

19

19

断裂伸长率

%

400

400

400

金属型材

类型



 见附图

粘合强度

超高分子量聚乙烯与橡胶

N/mm

10

10

10

橡胶与型材

N/mm

10

10

10

缓冲条金属型材类型:







      缓冲条B/BX系列缓冲条




长度Amm

宽度Bmm

高度Hmm

厚度H2mm

600

1000

BX1220

100

50/65/75/100   50~100

12.7/15/20

700

1220

BX1400

750

1400

BX1524

800

1524

B1600

900

B2000

B1800

备注:1、铝型材1为推荐形式,其他型材形式须定制。

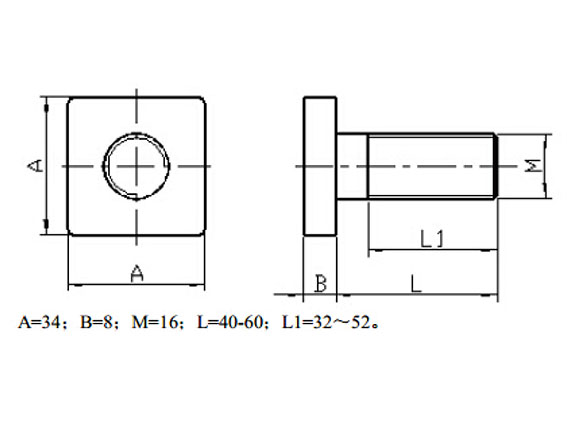

缓冲条专用螺栓:

1、  螺栓配置:M16方头螺栓+φ16平垫+M16尼龙锁紧螺母。

2、  方头螺栓M16X40M16X60为标准配置,如需加长须订制。
